最近芯片大神Fritzchens Fritz用一個i9-13900K的樣本給出了更詳細的內核圖和面積數據。

這是整體內部示意圖。你能自己找到P核、E核、緩存、核顯等各個模塊嗎？

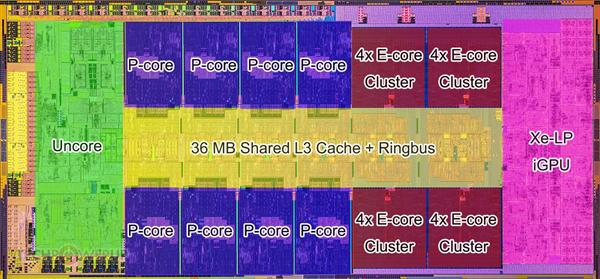

對比一下，看看你是不是全對了？

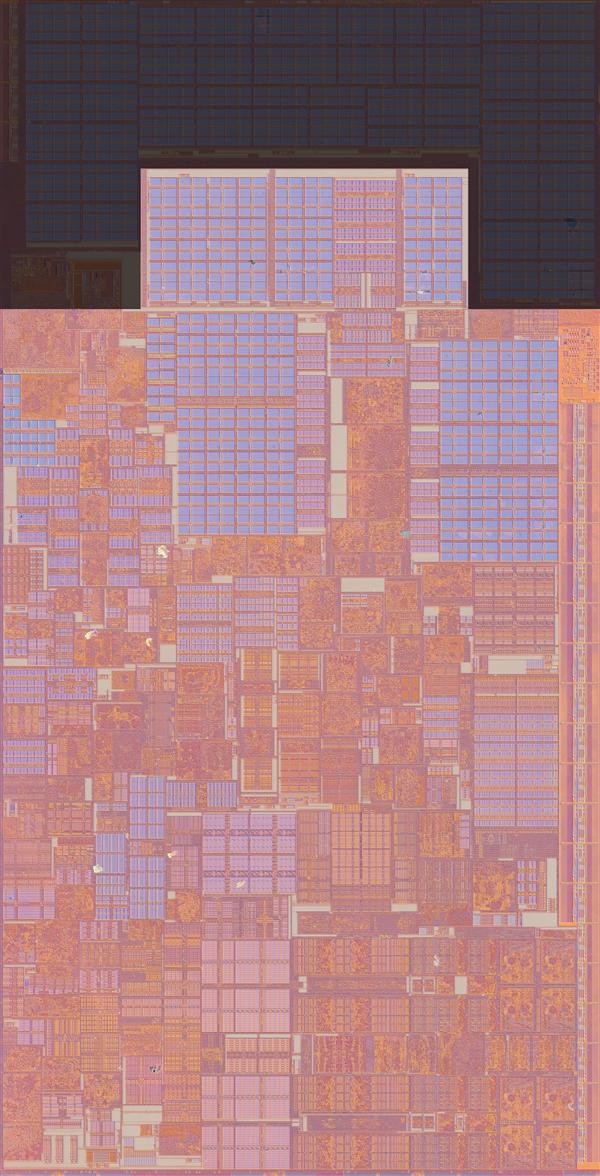

這是一個單P核及其L2緩存，緩存位于圖片上方的頂部。

這是一個由四個E內核組成的集群，高速緩存位于頂部。

經過分析測量，i9-13900K使用的B0步進鐵芯的準確面積為23.413 x 10.791=252.650平方毫米。

其中，單個P核的面積為7.429mm2，8.080mm2加上對應的2MB L2緩存，10.068mm2加上對應的L3緩存。

單個E核的面積為1.588平方毫米，相應的L2高速緩存為2.570平方毫米。

也就是說，P核的面積約為E核的4.68倍，E核約為P核的21.4%。
